汽车配件工装方案

  产品分析：通过对贵公司产品的分析，选择具有代表性的三款产品，做了三个焊接工装方案。如下图所示：

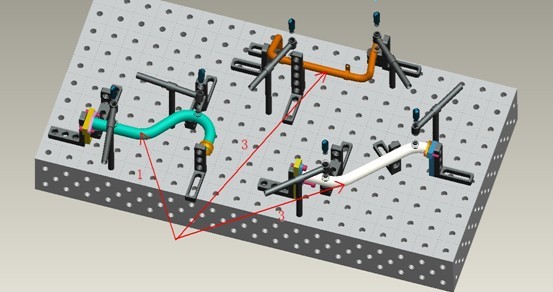

三款产品在平台上焊接工装效果图

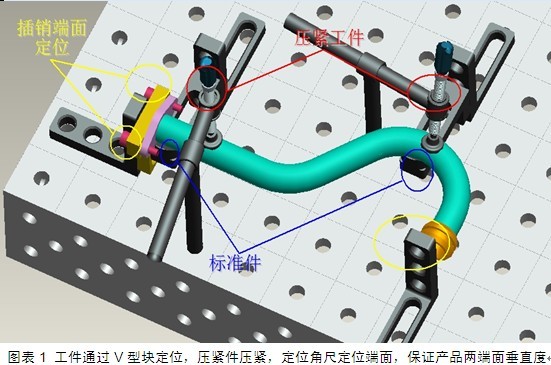

一，

二，工装效果图：

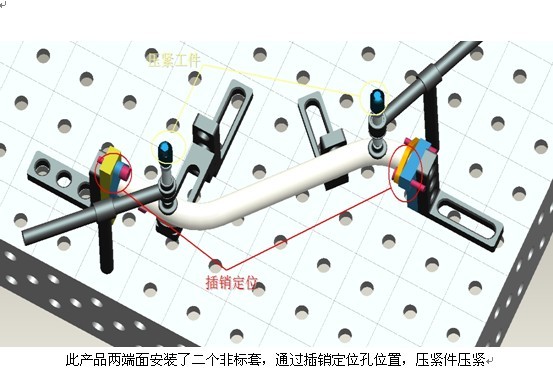

此产品两端面安装了二个非标套，通过插销定位孔位置，压紧件压紧

 三，工装效果图：

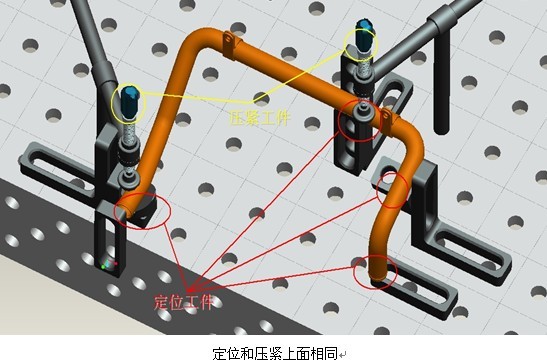

定位和压紧上面相同

通过上以组装效果可以看出：通过柔性夹具打样，检测和批量生产还是比较合适的，下面对您提出的问题说明下：

1， 应用方式：主要应用于新产品开发和小批量供货阶段。该阶段特点是品种多，加工数量少，分阶段供货。我们设想的三维柔性夹具，第一次通过辅助测量精确定位，留下一个标准样件，下次通过样件快速组装夹具？

答：三维柔性组合工装在管道焊接有许多成功经验和案例，从以上工装模拟效果可以看出，贵公司绝大多数的标准件是适合用柔性工装来打样的，自由组合的特点适合多品种打样，快速精确定位和压紧是特点可以提高焊接精度和效率。

2， 焊接：大多数用途为通过柔性夹具定位对管端连接件、管体支架等进行点焊定位（方便进行整体钎焊）。有少量情况需要亚弧满焊到位。

答：焊接时，两端面有定位和压紧，可以做一些标准的法兰定位套，不仅打样方便，还可以适合批量生产。

3、 成品检查：通过柔性夹具搭建空间尺寸检查检具，检查成品符合性。

   答：通过相关定位模块化的定位，可以快速安装，调节相关位置尺寸，成品不合格马上就被检测出来。
